Анкер клиновой распорный

Область применения:
Клиновой анкер подходит, в частности, для сквозного монтажа угловых профилей, рельсов, консолей, деревянных балок, фасадных и опорных конструкций.



Свойства:
- незначительные затраты на сверление отверстий
- быстрая установка
- идеальная пригодность для сквозного монтажа
- варианты исполнений: гальванически оцинкованная сталь, горячеоцинкованная сталь или нержавеющая сталь А4


Принцип действия:
Клиновой анкер забивается в просверленное отверстие, при этом распорная втулка, создавая внутреннее напряжение, плотно прилегает к стенкам отверстия. При затягивании гайки конус анкера втягивается
в распорную втулку, распирает её, и анкер заклинивается в строительном материале.



Материал: А4, Zn



Стандарт: ART 9370



Технические характеристики

Главная / Каталог / Крепеж / Крепеж нержавеющий / Анкер клиновой

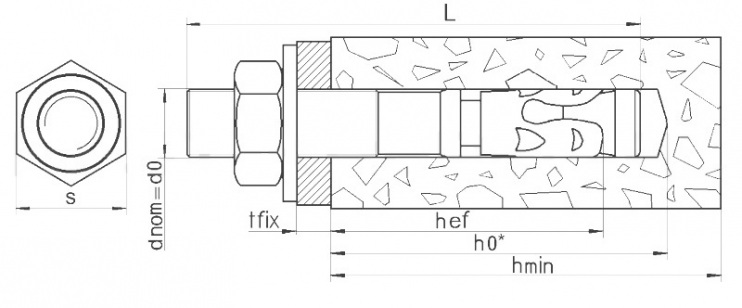

d nom  L  Размер t fix d o h ef h min C min S УП
M6 40 6x40 5 6 35 100 60 10 100
M6 65 6-15/65 15 6 40 100 60 10 100
M8 50 8-5/50 5 8 40 100 60 13 100
M8 65 8-5/65 5 8 45 100 60 13 100
M8 75 8-10/75 10 8 45 100 60 13 50
M8 80 8-15/80 15 8 45 100 60 13 50
M8 85 8-20/85 20 8 45 100 60 13 50
M8 95 8-30/95 30 8 45 100 60 13 50
M8 110 8-45/110 45 8 45 100 60 13 50
M10 60 10-10/60 10 10 50 100 100 17 50
M10 80 10-10/80 10 10 50 100 100 17 50
M10 85 10-15/85 15 10 50 100 100 17 50
M10 90 10-20/90 20 10 50 100 100 17 25
M10 100 10-30/100 30 10 50 100 100 17 25
M10 115 10-45/115 45 10 50 100 100 17 25
M10 140 10-70/140 70 10 50 100 100 17 25
M10 170 10-100/170 100 10 50 100 100 17 25
M10 210 10-140/210 140 10 50 100 100 17 25
M12 75 12-5/75 5 12 65 120 150 19 25
M12 95 12-10/95 10 12 65 120 150 19 25
M12 110 12-15/110 15 12 65 120 150 19 25
M12 115 12-20/115 20 12 65 120 150 19 25
M12 125 12-30/125 30 12 65 120 150 19 25
M12 145 12-50/145 50 12 65 120 150 19 25
M12 160 12-65/160 65 12 65 120 150 19 25
M12 180 12-85/180 85 12 65 120 150 19 25
M12 200 12-105/200 105 12 65 120 150 19 20
M12 220 12-125/220 125 12 65 120 150 19 15
M12 240 12-145/240 145 12 65 120 150 19 15
M16 115 16-15/115 15 16 80 160 110 24 20
M16 145 16-30/145 30 16 80 160 110 24 10
M16 160 16-45/160 45 16 80 160 110 24 10
M16 195 16-80/195 80 16 80 160 110 24 10
M16 215 16-100/215 100 16 80 160 110 24 10
M16 245 16-130/245 130 16 80 160 110 24 5
M20 145 20-5/145 5 20 110 180 125 30 5
M20 180 20-35/180 35 20 110 180 125 30 5
M20 205 20-60/205 60 20 110 180 125 30 5
M20 240 20-95/240 95 20 110 180 125 30 5
