Болт БСР ГОСТ 28778-90

ГОСТ 28778-90 - стальные самоанкерующиеся распорные болты (БСР), с заклинивающим элементом (ЗЭ) видов климатических исполнений У3.1, У3 и УХЛ3 по ГОСТ 15150, предназначенные для закрепления деталей строительных конструкций, трубопроводов, оборудования и др. к бетонным, железобетонным и кирпичным конструкциям зданий и сооружений.



Cамоанкерующиеся распорные болты БСР должны изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке



Детали БСР вида климатического исполнения У3.1 должны изготавливаться из сталей, применяемых для болтов класса прочности 4.6 и выше по ГОСТ 1759.4, а исполнений У3 и УХЛ3 - из сталей, применяемых для фундаментных болтов, по ГОСТ 24379.0.

БСР поставляют в сборе: болт, заклинивающий элемент, плоская шайба по ГОСТ 6958, гайка по ГОСТ 5915. Заклинивающий элемент (ЗЭ) БСР представляет собой спираль, навитую из ленты по ГОСТ 503.

БСР устанавливают в несущих конструкциях зданий и сооружений из бетона класса по прочности на сжатие не ниже В15 или марки М150

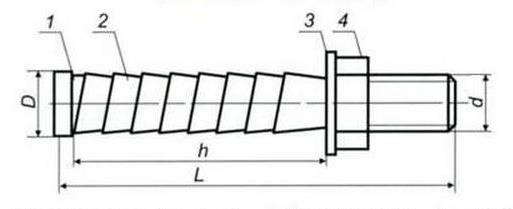

Конструкция и основные размеры БСР ГОСТ 28778-90 должны соответствовать указанным на черт. 1 и в табл. 1

1 – болт, 2 – заклинивающий элемент, 3 – шайба, 4 – гайка

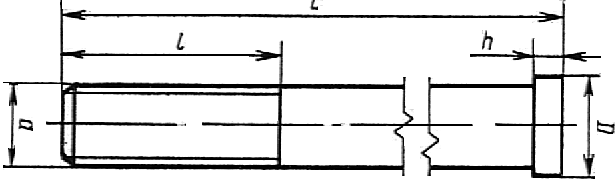

Конструкция и размеры болта, входящего в состав БСР, должны соответствовать указанным на черт. 2 и в табл. 2

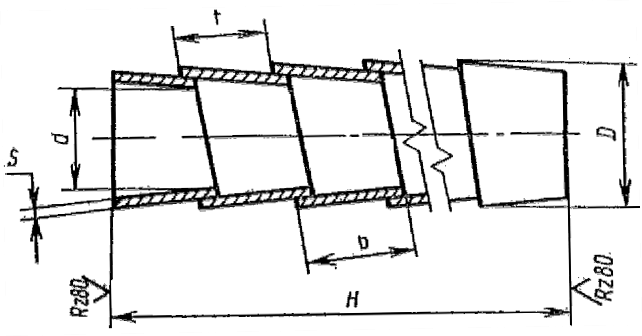

Конструкция и размеры ЗЭ, входящего в состав БСР, должны соответствовать указанным на черт. 3 и в табл. 3

Главная / Каталог / Крепеж / Болт БСР ГОСТ 28778-90

Типоразмер БСР Номин. диаметр резьбы d Диаметр головки D +1,0 Длина болта L Длина ЗЭ Н Теорет. масса 1000 шт, кг
М6х65 6 9 65 45 31,92
М8х85 8 11 85 60 60,92
М10х100 10 13 100 70 90,61
М12х110 12 15 110 75 134,02
М16х150 16 19 150 100 192,29
М20х200 20 23 200 125 456,9
М22х250 22 25 250 150 740,6
М24х300 24 27 300 180 1159,52
Типоразмер БСР d L D +1,0 h, не более l Теорет. масса 1000 шт, кг
М6х65 6 65 9 5 30 16,47
М8х85 8 85 11 5 35 35,22
М10х100 10 1000 13 5 45 60,24
М12х110 12 110 15 5 50 100,18
М16х150 16 150 19 5 70 152,12
М20х200 20 200 23 5 100 408,61
М22х250 22 250 25 5 110 590,58
М24х300 24 300 27 5 150 1099,52
Типоразмер БСР d D H b t S Теорет. масса 1000 шт, кг
Номин. Пред. откл.
М6х65 6,2 9,8 45 10 6 3 0,6 15,45
М8х85 8,2 11,8 60 12 7 3 0,8 25,7
М10х100 10,2 13,8 70 12 7 3 0,8 30,3
М12х110 12,2 15,8 75 14 8 5 0,8 34,2
М16х150 16,2 19,8 100 14 8 5 0,9 40,17
М20х200 20,2 23,8 125 16 9 6 1 48,29
М22х250 22,2 25,8 150 16 9 6 1 50,02
М24х300 24,2 27,8 180 20 11 8 1,2 60,22

Установка болта БСР:



БСР устанавливают в изделия из бетона марки М150 или классом прочности на сжатие не ниже В15.


Для закрепления БСР в изделии сверлят отверстие глубиной так, чтобы выступ резьбового конца болта обеспечивал закрепление детали, а диаметр не превышал более чем на 2 мм диаметр заклинивающего элемента.



Далее БСР устанавливают в отверстие головкой болта вперед. Заклинивающий элемент должен быть обращен широкой частью витков в сторону головки болта.



При осаживании заклинивающего элемента применяют инвентарную втулку, путем ее простукивания молотком до прекращения осадки. Затем втулку снимают.



Детали конструкций закрепляют с помощью шайбы и гайки с крутящим моментом затяжки, превышающий 20% расчетного показателя.
